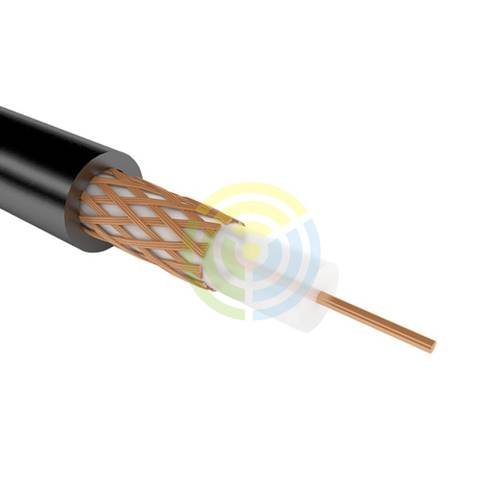

Техническое описание кабеля РК 75 4-11А.
Кабель коаксиальный радиочастотный со сплошной полиэтиленовой изоляцией и в полиэтиленовой оболочке.
Кабель предназначен для внутренних и межблочных соединений общепромышленных и бытовых радиотехнических устройств, для подключения систем телевидения, а также для подключения видеокамер наружного и внутреннего наблюдения удаленных на большое расстояние (до 600 м без усилителя).
Конструкция:
Внутренний проводник медная проволока
Диаметр внутреннего проводника 0,68 мм
Диаметр по внутреннему диэлектрику 4,4 +/- 0,3 мм
Диэлектрик полиэтилен низкой плотности
Внешний проводник медная проволока
Диаметр проволоки экрана 0,12 - 0,15 мм
Плотность оплетки 70 - 75%
Наружный диаметр 6,2 +/- 0,3 мм
Материал оболочки полиэтилен низкой плотности
Технические характеристики:
Волновое сопротивление 75 +/- 3,0 Ом
Сопротивление связи 200 мОм/м
Рабочая температура -50°..... +60° С
Минимальная температура монтажа -15° С
Вес 55 кг/км
Минимальный срок службы 12 лет
